一、行業背景

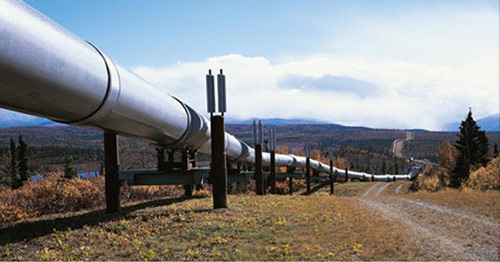

長輸油氣管道長期運行在野外環境，受到管道腐蝕、管道自身缺陷、自然災害和人為破壞等影響，存在泄漏風險，不但威脅管道的安全運行，還會給國家和人民群眾的生命與財產帶來巨大損失，同時還帶來巨大的破壞和嚴重的環境污染。

二、解決方案

油氣管道泄漏監測系統主要由分布式光纖測溫主機及相應的測溫光纜組成，對管道的溫度進行連續線型實時在線監測，從而監測管道泄漏情況。整套監測系統通過其測溫控制主機通訊接口或干接點繼電器端子與管道SCADA系統相連，并負責向其提供報警信息及運行和故障信號。

當管道某處發生泄漏時，系統監測到溫度急劇變化，快速識別風險；對某一段管道在一段時間內監測溫度逐漸變化，則可判斷管道異常存在泄漏風險。系統能準確定位故障地點，為管道故障搶修，縮短時間，為客戶提高經濟效益。

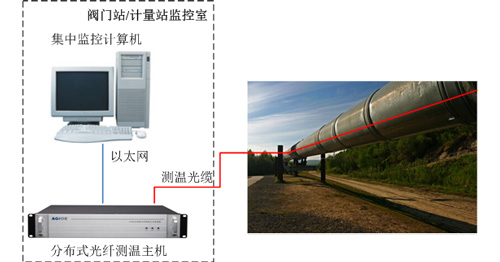

三、系統組網

四、方案特點與優勢

1.油氣管道長距離分布式監測，實時監測無盲點，最長監測距離達60km；

2.從現場到控制室的傳輸線路全部以石英為工作介質，無工作電流（防爆），本質絕緣、抗電磁微波干擾，耐腐蝕、耐老化；

3.可采用隨油氣管道直埋敷設的通信光纜作為傳感器，不用另行敷設感溫光纜；

  4.將先進的GIS地理信息系統的核心技術應用于油氣管道監測，代替人工巡檢，快速定位泄漏點，并提供GPS坐標，提高管線的運維監管水平；

  5.支持向上級SCADA等系統傳輸數據，便于統一管理和維護；

五、產品簡介

詳細產品介紹請點擊以下鏈接：

AT800系列分布式光纖溫度傳感產品

AB600系列分布式光纖溫度應力傳感產品

七、案例

請聯系當?shù)劁N售經理獲取
